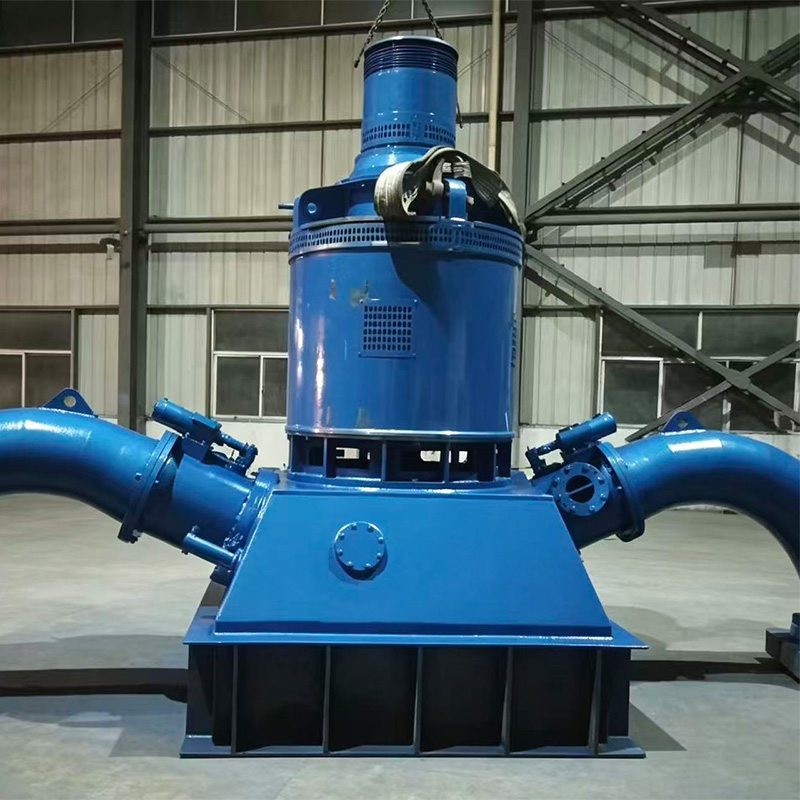

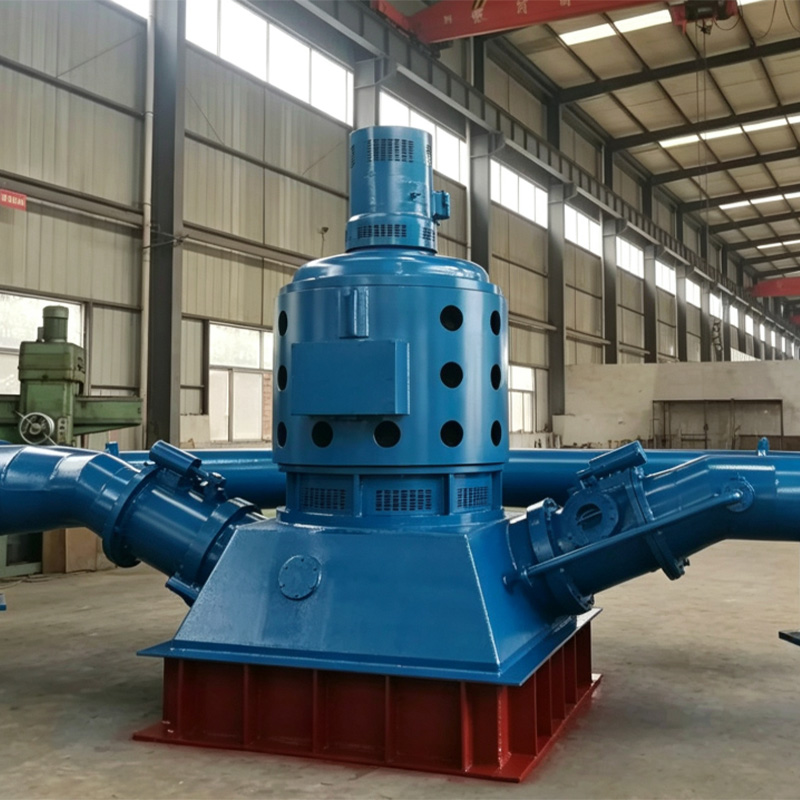

Вертикальные гидроагрегаты XJA
XJA-LJ представляет собой вертикальный наклонно-струйный гидроагрегат, относящийся к категории активных гидротурбин и предназначенный для малых деривационных ГЭС в горных районах со средними и высокими напорами от 30 до 200 м. Вода под углом 22,5° наклонно воздействует на лопасти рабочего колеса, обеспечивая преобразование энергии; при этом достигается сочетание гидравлического КПД и экономичности оборудования.
Описание
маркер
Описание продукта
XJA-LJ представляет собой вертикальный наклонно-струйный гидроагрегат, относящийся к категории активных гидротурбин и предназначенный для малых деривационных ГЭС в горных районах со средними и высокими напорами от 30 до 200 м. Вода под углом 22,5° наклонно воздействует на лопасти рабочего колеса, обеспечивая преобразование энергии; при этом достигается сочетание гидравлического КПД и экономичности оборудования. Данная модель является отработанным типом, широко применяемым на малых ГЭС в горных районах Китая.
Основной корпус агрегата имеет вертикальную компоновку, поддерживается изготовление многосоплового исполнения по индивидуальному заказу. Ключевое рабочее колесо изготовлено методом прецизионного литья из нержавеющей стали, прошло чистовую обработку на станках с ЧПУ и балансировку, имеет обтекаемую профильную форму, обладает высокой стойкостью к кавитации и ударному воздействию водного потока, отличается низким уровнем вибрации при работе. Оборудование оснащено двойным регулирующим механизмом в составе иглы сопла и отклоняющего дефлектора, может комплектоваться ручным, электрическим или микропроцессорным регулятором скорости, обеспечивает быструю реакцию при регулировании нагрузки и способно работать в условиях сезонных колебаний напора и расхода ГЭС.
Конструкция агрегата отличается простотой компоновки, высокой унификацией деталей и узлов, удобством демонтажа и ремонта; корпус оборудования имеет антикоррозионное покрытие, устойчивое к воздействию влажной среды. Возможна комплектная поставка с впускной арматурой и системой управления, мощность единичного агрегата охватывает диапазон от нескольких сотен до нескольких тысяч киловатт. Модель отлично подходит для русловых ГЭС в горных районах и распределённых гидроэнергетических проектов в отдалённых посёлках и деревнях, а также поддерживает индивидуальную модернизацию под зарубежные проекты.
