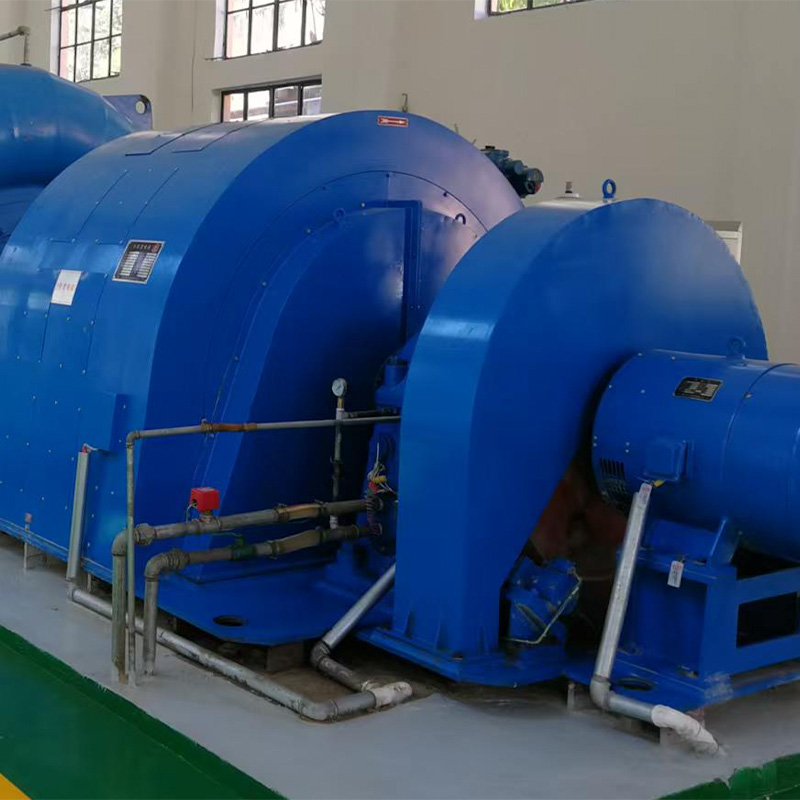

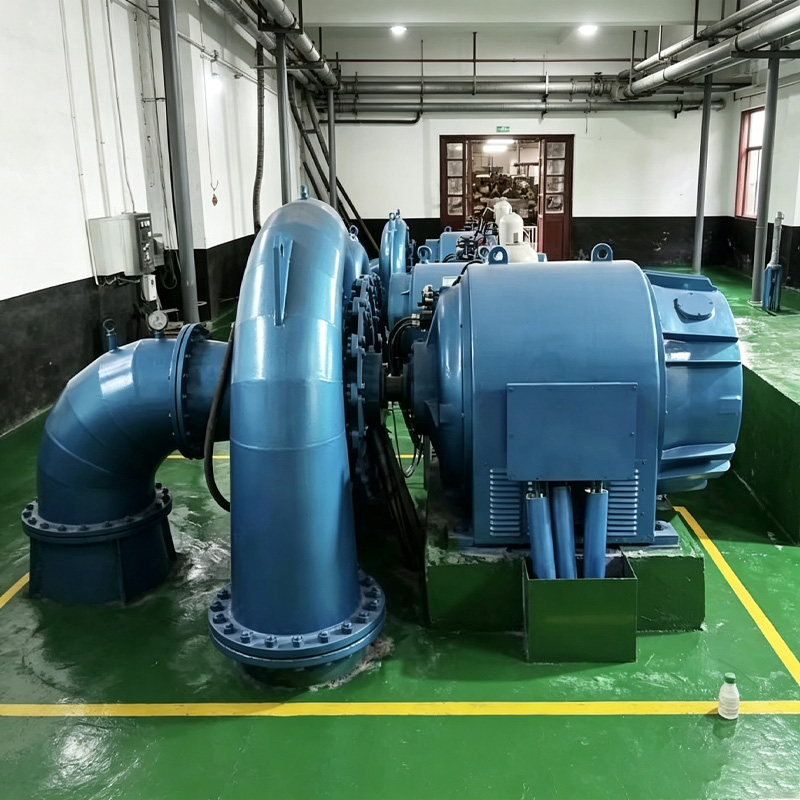

Горизонтальные гидроагрегаты HL

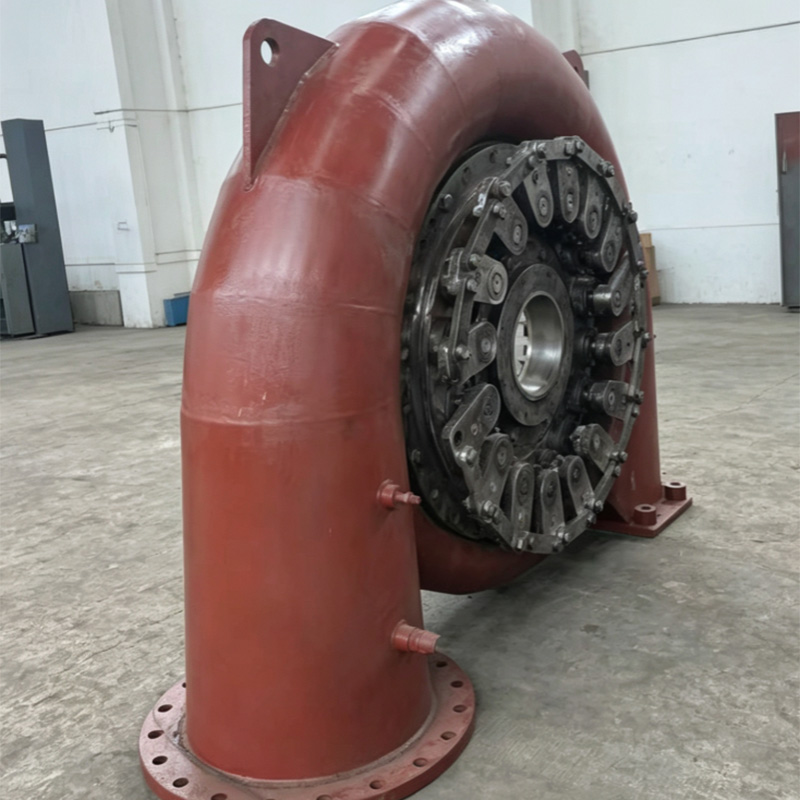

Гидроагрегат типа HL представляет собой горизонтальную радиально-осевую гидротурбину, отличающуюся широким диапазоном применимых напоров, компактной конструкцией и стабильной работой. В состав агрегата входят рабочее колесо, направляющие лопатки, передняя и задняя крышки, втулки направляющих лопаток, уплотнительное кольцо передней крышки, регулирующее кольцо, серьги, рычаги, пальцы серег, водяной затвор, маслоотбойное кольцо, уплотнения и другие детали.
Описание
маркер
Описание продукта
Гидроагрегат типа HL представляет собой горизонтальную радиально-осевую гидротурбину, отличающуюся широким диапазоном применимых напоров, компактной конструкцией и стабильной работой. В состав агрегата входят рабочее колесо, направляющие лопатки, передняя и задняя крышки, втулки направляющих лопаток, уплотнительное кольцо передней крышки, регулирующее кольцо, серьги, рычаги, пальцы серег, водяной затвор, маслоотбойное кольцо, уплотнения и другие детали.
Лопасти рабочего колеса изготовлены из нержавеющей стали марки ZG06Cr13Ni4Mo, прошли прецизионную обработку на станках с ЧПУ и динамическую балансировку, профиль проточной части оптимизирован, гидравлические потери малы, кривая КПД пологая, что позволяет сохранять высокий КПД и при переменных режимах. Главный вал, подшипники и проточные элементы спроектированы по стандартам высокой надёжности, ключевые узлы подвергнуты усиленной антикоррозионной и износостойкой обработке, что обеспечивает длительную работу в условиях потока с содержанием песка. Агрегат имеет горизонтальную компоновку, что облегчает монтаж и ремонт, особенно подходит для зданий малых ГЭС с ограниченным пространством.
Комплектация генераторами подбирается гибко в зависимости от требований по выходной мощности, поддерживается синхронный или асинхронный режим работы. Система регулирования может быть оснащена гидромеханическим или электрогидравлическим устройством, а также может включать интеллектуальный модуль управления для точного регулирования скорости и дистанционного обмена данными. Данная модель широко применяется на русловых или деривационных ГЭС со средними и низкими напорами и малыми и средними расходами, обладает хорошей адаптивностью в районах с выраженным чередованием меженного и паводкового периодов. При совместной установке поворотной решёткоочистной машины в аванкамере это позволяет дополнительно снизить риск износа и засорения рабочего колеса примесями в подводимой воде, продлить срок службы оборудования и повысить общую стабильность работы системы и эффективность преобразования энергии.
