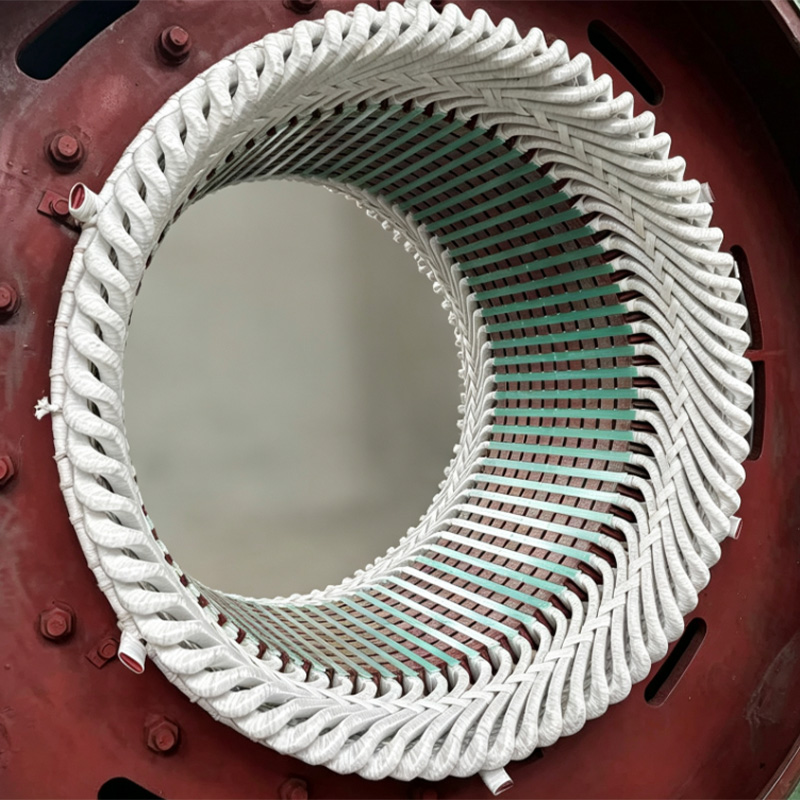

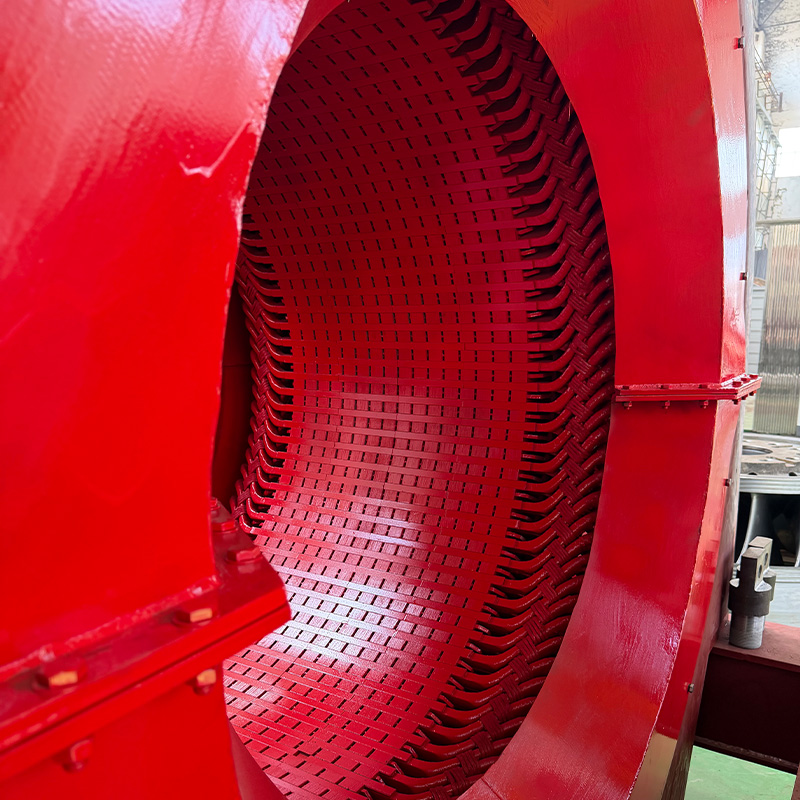

Статор генератора
Статор генератора — ключевой неподвижный узел генератора, состоящий в основном из трёх частей: корпуса статора, сердечника статора и обмотки статора; его назначение — создание устойчивого магнитного поля и индуцирование электрической энергии. Корпус статора обычно изготавливается сваркой из высокопрочных стальных листов; он не только обеспечивает механическую опору всей конструкции статора, но и выполняет функции крепления сердечника, восприятия электромагнитных усилий и вспомогательного отвода тепла.
Описание
маркер
Описание продукта
Статор генератора — ключевой неподвижный узел генератора, состоящий в основном из трёх частей: корпуса статора, сердечника статора и обмотки статора; его назначение — создание устойчивого магнитного поля и индуцирование электрической энергии. Корпус статора обычно изготавливается сваркой из высокопрочных стальных листов; он не только обеспечивает механическую опору всей конструкции статора, но и выполняет функции крепления сердечника, восприятия электромагнитных усилий и вспомогательного отвода тепла. Генератор оснащён вентиляционными каналами или патрубками для подключения охладителей в соответствии с внутренней системой охлаждения.
Сердечник статора набран из электротехнической кремнистой стали с высокой магнитной проницаемостью и низкими потерями; между листами нанесён изоляционный слой для снижения потерь на вихревые токи. По внутренней окружности сердечника равномерно распределены пазы для укладки обмотки статора. Для подавления искажения магнитного потока и местного перегрева сердечник должен иметь хорошую плотность шихтовки и осевую прессовку, обычно обеспечиваемую нажимными пальцами, нажимными плитами и стяжными шпильками. В процессе работы сердечник находится в переменном магнитном поле, поэтому при проектировании его магнитной индукции необходимо учитывать как КПД, так и ограничения по нагреву, избегая насыщения и аномального нагрева.
Обмотка статора, как правило, выполняется двухслойной распределённой с укороченным шагом, формуется из нескольких параллельных плоских медных проводов или полых медных проводников и после вакуумно-нагнетательной пропитки (VPI) обладает превосходными электроизоляционными свойствами и теплопроводностью. Лобовые части обмотки жёстко закреплены бандажами и кронштейнами для сопротивления огромным электродинамическим усилиям при коротком замыкании. Кроме того, в устье пазов статора устанавливаются пазовые клинья для предотвращения смещения обмотки, а пазы заполняются полупроводниковым материалом для улучшения распределения электрического поля и подавления частичных разрядов.
