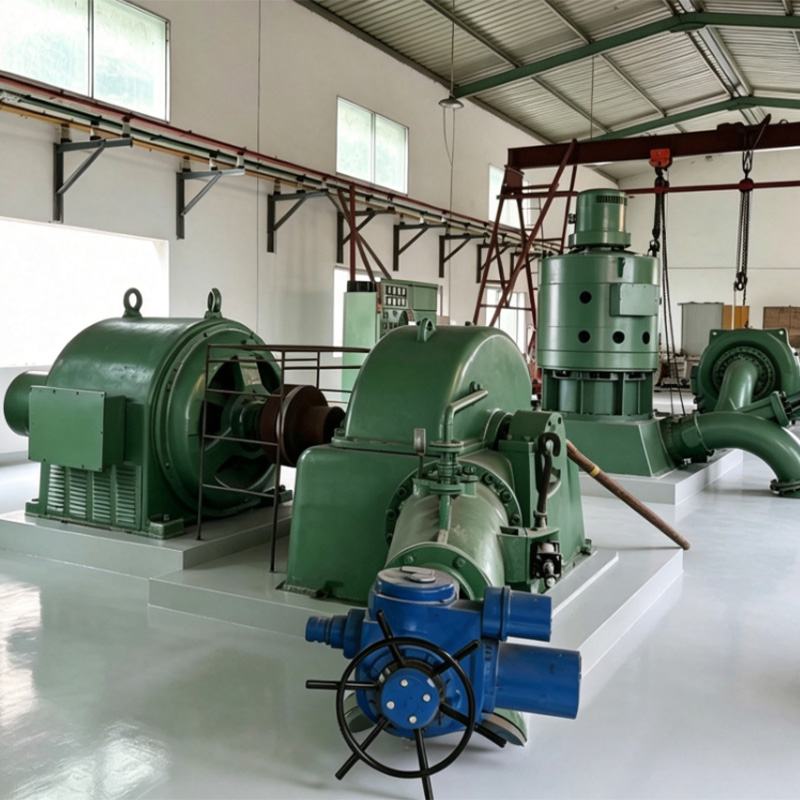

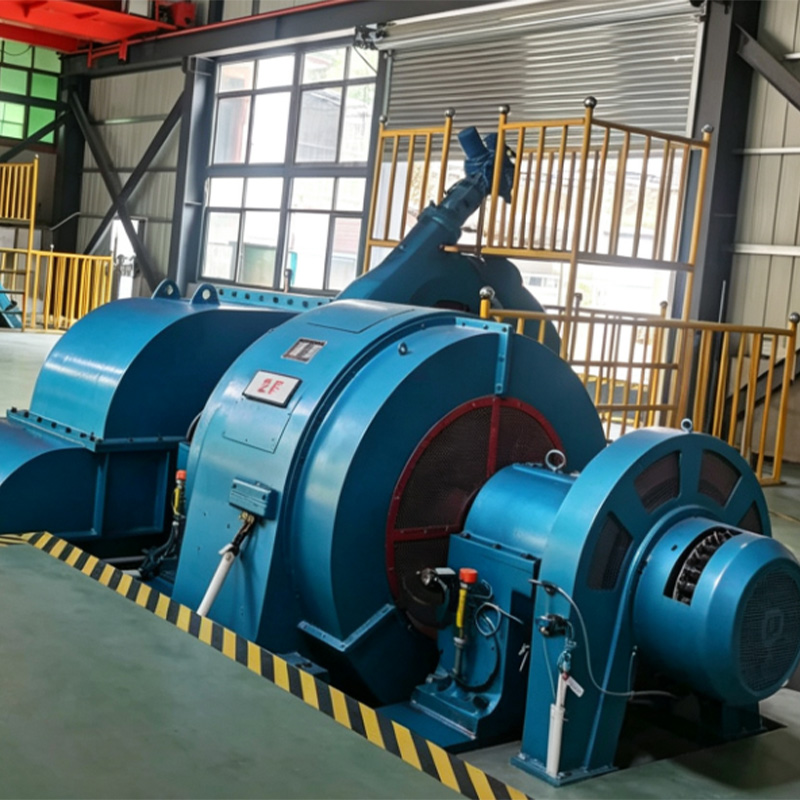

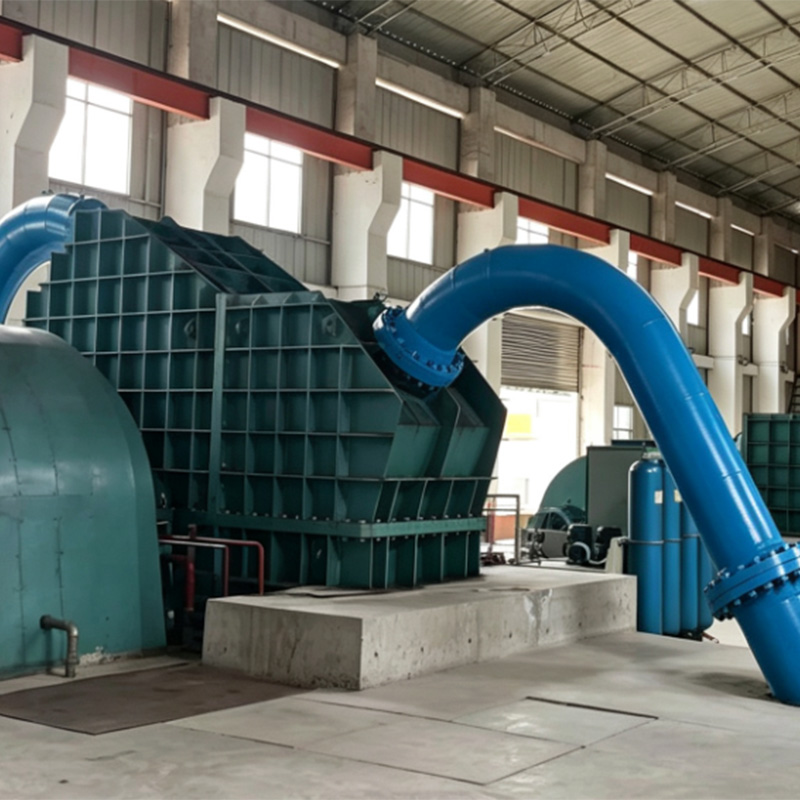

Горизонтальные гидроагрегаты CJA
CJA475-L представляет собой вертикальную активную гидротурбину, модель рабочего колеса — CJA475. Диаметр струи рабочего колеса, количество сопел и диаметр водяного потока могут быть подобраны по индивидуальному заказу в зависимости от фактической потребности в выработке электроэнергии.
Описание
маркер
Описание продукта
CJA475-L представляет собой вертикальную активную гидротурбину, модель рабочего колеса — CJA475. Диаметр струи рабочего колеса, количество сопел и диаметр водяного потока могут быть подобраны по индивидуальному заказу в зависимости от фактической потребности в выработке электроэнергии. В состав гидротурбины входят рабочее колесо, игла сопла, кольцо сопла, шток иглы, впускной изогнутый патрубок, вкладыши или подшипники.
Ключевое рабочее колесо может изготавливаться из нержавеющей стали марки ZG06Cr13Ni4Mo и проходит чистовую обработку на станках с ЧПУ и балансировку; оно имеет обтекаемую профильную форму, обладает высокой стойкостью к кавитации и ударному воздействию водного потока и отличается низким уровнем вибрации при работе. Основной корпус агрегата изготовлен сваркой из высококачественной литой стали и стальных листов, весь агрегат покрыт антикоррозионной защитной краской и обладает высокой коррозионной стойкостью. Вертикальная компоновка экономит площадь здания ГЭС, многосопловая конструкция позволяет гибко регулировать расход воды, обеспечивает высокий гидравлический КПД и хорошую приспособляемость к нагрузке.
Возможен подбор генераторов различных классов мощности для эффективного использования гидроэнергетических ресурсов. Система управления может быть оснащена ПЛК или микропроцессорным регулятором скорости, поддерживает функции автоматического пуска и останова, регулирования нагрузки и дистанционного мониторинга, работает стабильно и надёжно. На водоприёмнике может быть установлена решёткоочистная машина, которая эффективно задерживает плавающий мусор и крупные примеси, обеспечивая беспрепятственный подвод воды. Данная модель подходит для условий ГЭС со средними и высокими напорами и малыми и средними расходами, особенно эффективна на горных русловых ГЭС или в условиях сезонных источников воды. Агрегат удобен в монтаже и обслуживании, имеет длительный межремонтный период, отличается низкими затратами на эксплуатацию и техническое обслуживание в течение всего жизненного цикла и обеспечивает значительный комплексный экономический эффект.
