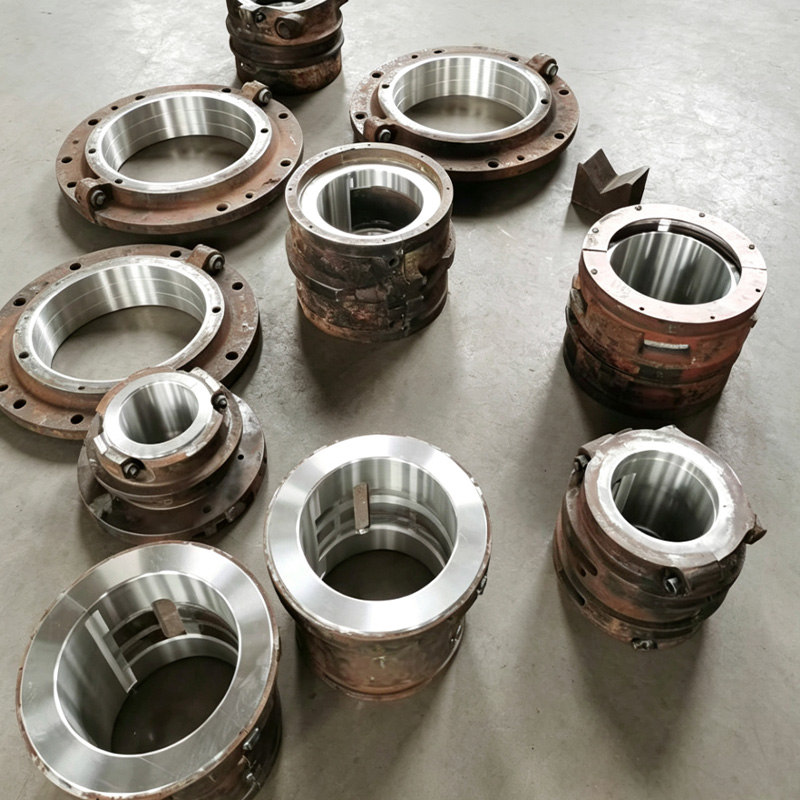

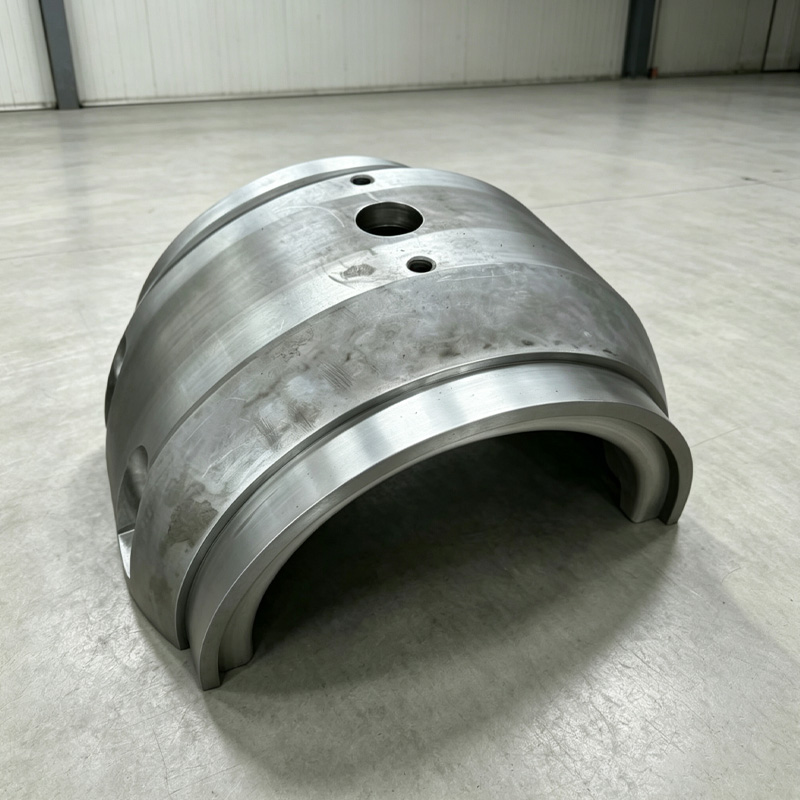

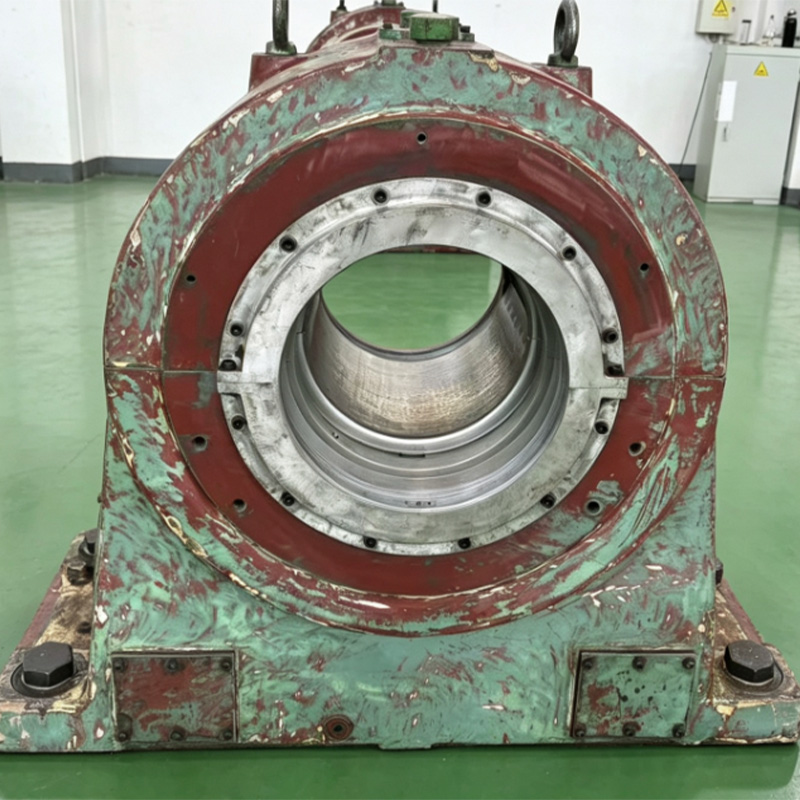

Радиальный вкладыш
Типичные радиальные вкладыши обычно устанавливаются по обоим концам ротора и по конструкции чаще всего представляют собой цилиндрические или сегментные подшипники скольжения с антифрикционным сплавом на внутренней поверхности, с прецизионным монтажным зазором относительно шейки вала и горизонтально разъёмной конструкцией; верхние и нижние вкладыши точно центрируются посредством установочных штифтов или центрирующих поясков и крепятся к станине через корпус подшипника.
Описание
маркер
Описание продукта
Основная функция радиального подшипникового вкладыша заключается в ограничении радиального смещения ротора, подавлении вихревого движения и вибрации и обеспечении стабильности центра вращения. Типичные радиальные вкладыши обычно устанавливаются по обоим концам ротора и по конструкции чаще всего представляют собой цилиндрические или сегментные подшипники скольжения с антифрикционным сплавом на внутренней поверхности, с прецизионным монтажным зазором относительно шейки вала и горизонтально разъёмной конструкцией; верхние и нижние вкладыши точно центрируются посредством установочных штифтов или центрирующих поясков и крепятся к станине через корпус подшипника. На рабочей поверхности вкладыша обычно выполняются маслоподводящие отверстия и сливные канавки для образования непрерывного масляного клина и своевременного отвода тепла трения. Для компенсации теплового расширения ротора и небольших перекосов при работе в некоторых конструкциях на тыльной стороне вкладыша предусматриваются сферическая опора или упругие прокладки, повышающие способность вкладыша к самоцентрированию.
При эксплуатации контроль радиального зазора особенно важен: чрезмерный зазор приводит к превышению амплитуды колебаний ротора и снижает устойчивость агрегата; недостаточный зазор может вызвать недостаточную жёсткость масляного слоя или местный контактный износ. Поэтому на этапе сборки необходимо строго устанавливать величину проектного зазора исходя из размеров шейки вала, частоты вращения и характеристик смазочного масла. Кроме того, шероховатость поверхности, круглость и соосность вкладыша и шейки вала также должны удовлетворять требованиям высокой точности для обеспечения полноценного формирования масляного слоя.
С развитием технологий мониторинга состояния в радиальных вкладышах современных ковшовых агрегатов широко применяются многоточечные датчики температуры, обеспечивающие непрерывный контроль температуры вкладыша и предоставляющие данные для прогнозного обслуживания. Сочетание этих технических средств с оптимизацией материалов и конструкции непрерывно повышает надёжность радиальных вкладышей в сложных условиях эксплуатации, что делает их ключевым звеном обеспечения долговременной безопасной работы ковшовых агрегатов.
