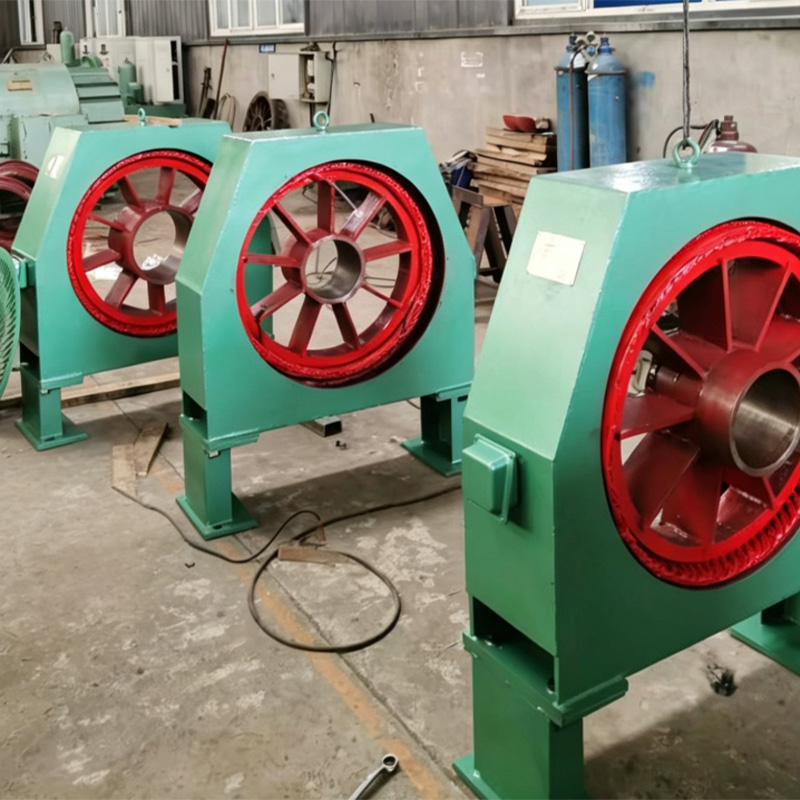

Бесщёточное возбуждение генератора
Перевод возбуждения генератора с тиристорного на бесщёточное представляет собой техническую практику замены статической системы возбуждения с тиристорным выпрямительным устройством на бесщёточную систему возбуждения. Цель данной модернизации — устранение проблем обслуживания, эксплуатационных рисков и ограничений надёжности, обусловленных конструкцией щёток и контактных колец.
Описание
маркер
Описание продукта
Перевод возбуждения генератора с тиристорного на бесщёточное представляет собой техническую практику замены статической системы возбуждения с тиристорным выпрямительным устройством на бесщёточную систему возбуждения. Цель данной модернизации — устранение проблем обслуживания, эксплуатационных рисков и ограничений надёжности, обусловленных конструкцией щёток и контактных колец.
Бесщёточная система возбуждения в основном состоит из возбудителя переменного тока, вращающегося выпрямителя (как правило, трёхфазного мостового кремниевого выпрямительного модуля) и ротора главного генератора, которые установлены соосно. Обмотка якоря возбудителя переменного тока закреплена на роторе, её выход непосредственно подключён к вращающемуся выпрямителю, а после выпрямления питание подаётся на обмотку возбуждения ротора главного генератора; весь путь тока возбуждения не содержит скользящих контактных элементов, что и обеспечивает «бесщёточность».
По сравнению с тиристорной статической системой возбуждения бесщёточное возбуждение обладает преимуществами необслуживаемости, высокой стойкости к загрязнениям и пригодности для работы при высокой частоте вращения или в тяжёлых условиях, особенно эффективно проявляясь на гидроэлектростанциях с повышенной запылённостью, значительной вибрацией агрегата или в условиях длительной непрерывной эксплуатации.
В процессе модернизации требуется заново спроектировать параметры возбудителя для согласования с потребностями возбуждения исходного генератора, а также проверить теплоотводящую способность и механическую прочность вращающегося выпрямителя. В настоящее время подобная модернизация успешно применена на части малых и средних гидроагрегатов и стала одним из эффективных технических путей повышения надёжности системы возбуждения.
