Гидравлические станции регуляторов скорости
Гидравлическая станция регулятора скорости — ключевой исполнительный элемент в системе регулирования гидротурбины, предназначенный главным образом для приёма командных сигналов, подаваемых электрической частью регулятора скорости, и посредством гидравлического усиления и преобразования энергии для приведения в действие регулирующих механизмов, таких как направляющие лопатки или иглы сопел, для точного управления частотой вращения, мощностью и режимом работы агрегата.
Описание
маркер
Описание продукта
Гидравлическая станция регулятора скорости — ключевой исполнительный элемент в системе регулирования гидротурбины, предназначенный главным образом для приёма командных сигналов, подаваемых электрической частью регулятора скорости, и посредством гидравлического усиления и преобразования энергии для приведения в действие регулирующих механизмов, таких как направляющие лопатки или иглы сопел, для точного управления частотой вращения, мощностью и режимом работы агрегата.

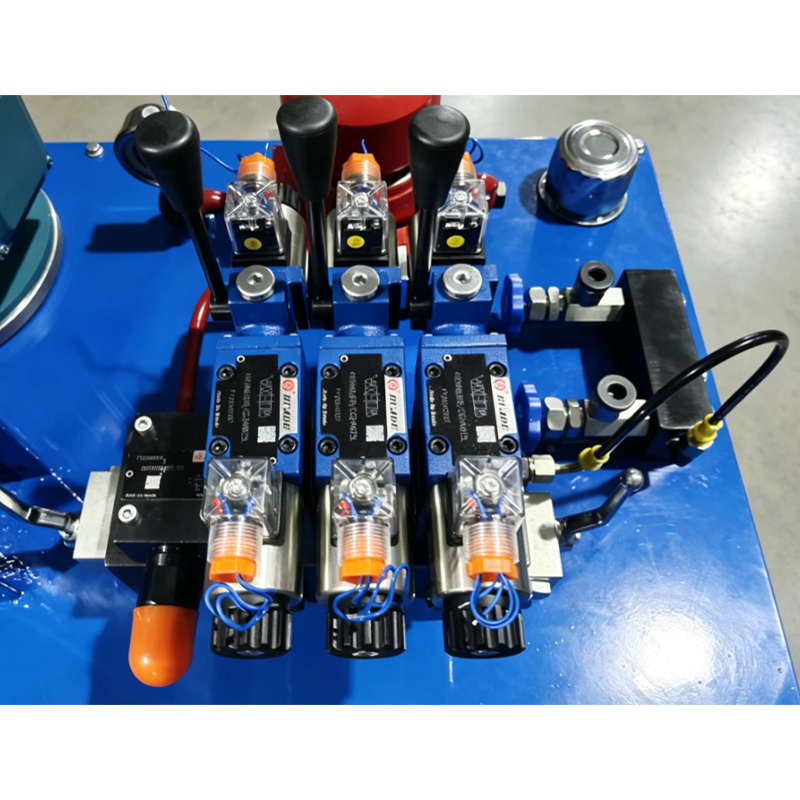

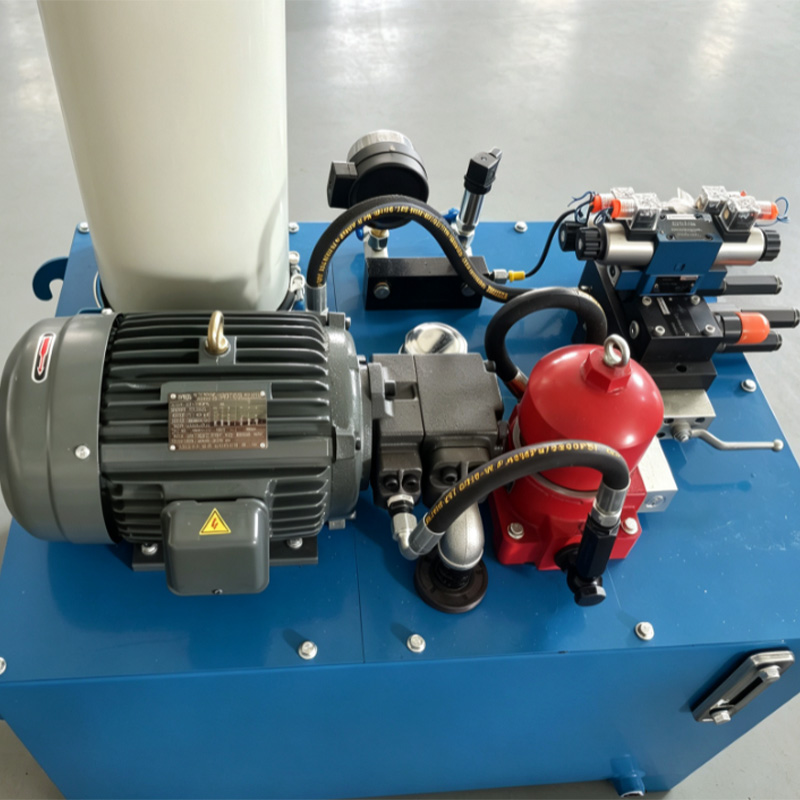

Данное устройство обычно состоит из маслонапорной установки (включающей напорный масляный бак, сливной бак, масляные насосы и клапанную группу безопасности), главного золотника, направляющего золотника, механизма обратной связи, а также соответствующих трубопроводов и элементов контроля и измерения. В процессе работы, когда электрическая система управления обнаруживает отклонение частоты или нагрузки агрегата, она подаёт электрический сигнал на электрогидравлический преобразователь (например, электрогидравлический сервоклапан или пропорциональный клапан), который управляет срабатыванием направляющего золотника, изменяя направление и расход управляющего потока масла, поступающего в главный золотник, и в конечном итоге приводит в движение поршень сервомотора, регулируя расход воды через гидротурбину.

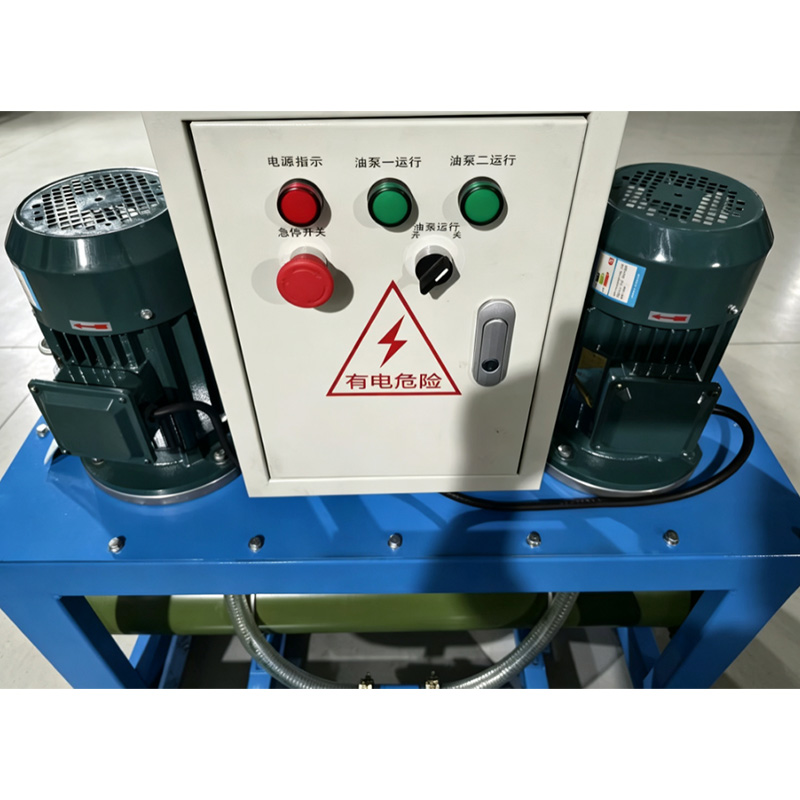

Гидравлическая станция регулятора скорости обладает такими преимуществами, как высокое быстродействие, большое выходное усилие и высокая помехоустойчивость, и особенно подходит для крупных ковшовых и радиально-осевых гидроагрегатов с высокими напорами. Для обеспечения надёжности системы её маслонапорная установка должна поддерживать стабильное рабочее давление масла и оснащаться резервными масляными насосами, устройствами автоматической подпитки воздухом и многоступенчатой системой фильтрации, предотвращающими загрязнение масла или влияние колебаний давления на точность регулирования. Кроме того, современные гидравлические станции регуляторов скорости, как правило, оснащаются функциями обратной связи по положению, контроля давления и диагностики неисправностей, могут осуществлять обмен данными с системой мониторинга гидроэлектростанции и поддерживать дистанционное управление и предупреждение о состоянии.
