Подъёмники затворов
Подъёмник затвора — ключевое силовое оборудование для управления работой затвора; он выполняет основную задачу открытия, закрытия или регулирования степени открытия затвора и напрямую связан с водозаборным регулированием, безопасностью при пропуске паводка, работой по удалению наносов и способностью к аварийному реагированию на гидроэлектростанции.
Описание
маркер
Описание продукта
Подъёмник затвора — ключевое силовое оборудование для управления работой затвора; он выполняет основную задачу открытия, закрытия или регулирования степени открытия затвора и напрямую связан с водозаборным регулированием, безопасностью при пропуске паводка, работой по удалению наносов и способностью к аварийному реагированию на гидроэлектростанции. По конструкции и принципу привода подъёмники затворов подразделяются в основном на три типа: канатные (лебёдочные), гидравлические и винтовые; в некоторых особых условиях применяются также цепные или реечные конструкции.
Канатный подъёмник затвора приводится в действие электродвигателем, который вращает барабан, наматывая или сматывая стальной канат, обеспечивая тем самым подъём или опускание затвора; он применяется для плоских или сегментных затворов с большим ходом и большой высотой подъёма и широко используется в паводковых водосбросах, аварийных затворах водоприёмников и других узлах. Его система обычно включает главный подъёмный механизм, редуктор, тормоз, указатель высоты и устройство защиты по нагрузке, отличаясь плавностью работы, высокой несущей способностью и относительно простым обслуживанием.
Гидравлический подъёмник затвора в качестве исполнительного элемента использует гидравлический цилиндр, который непосредственно перемещает затвор под действием давления масла; он обладает такими преимуществами, как компактная конструкция, большое усилие открытия и закрытия, быстрая реакция и простота реализации бесступенчатого регулирования скорости и синхронного управления. Такие подъёмники часто применяются для поверхностных и средних отверстий паводковых водосбросов, требующих частого срабатывания или точного регулирования. Их основными составными частями являются гидравлическая насосная станция, гидроцилиндр, блок управляющих клапанов, гидроаккумулятор и электрогидравлическая система управления; они, как правило, оснащаются функциями защиты от перегрузки, автоматического поддержания давления и аварийного слива масла, что обеспечивает безопасную и надёжную работу.

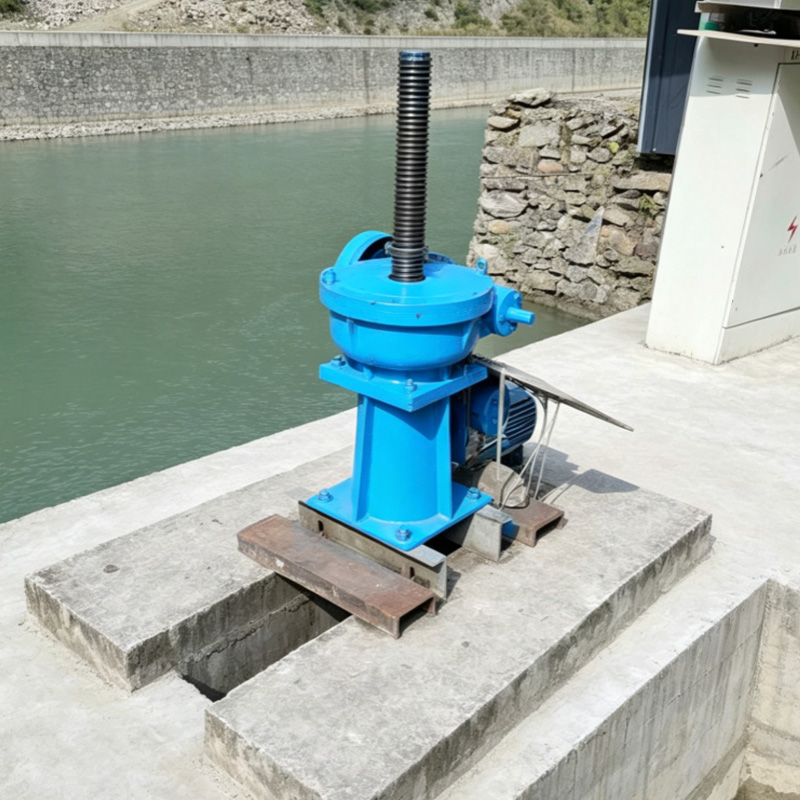

Винтовой подъёмник затвора применяется преимущественно на малых гидроэлектростанциях или для ремонтных затворов; он обеспечивает подъём или опускание гайки за счёт вращения винта, тем самым перемещая затвор. Конструкция проста, стоимость относительно невысока, однако ход и усилие открытия-закрытия ограничены, поэтому он обычно применяется при низких напорах и малых отверстиях.
Современные подъёмники затворов гидроэлектростанций, как правило, включаются в общестанционную систему компьютерного мониторинга, поддерживают три режима работы: дистанционный автоматический, местный автоматический и ручной аварийный, а также оснащаются интеллектуальными функциями контроля открытия, мониторинга нагрузки, защиты по конечным положениям и аварийной сигнализации. Для работы во влажной и высококоррозионной среде на открытом воздухе ключевые узлы подвергаются антикоррозионной обработке, а степень защиты электрической системы обычно не ниже IP54, что обеспечивает длительную стабильную работу в различных климатических и гидрологических условиях.
